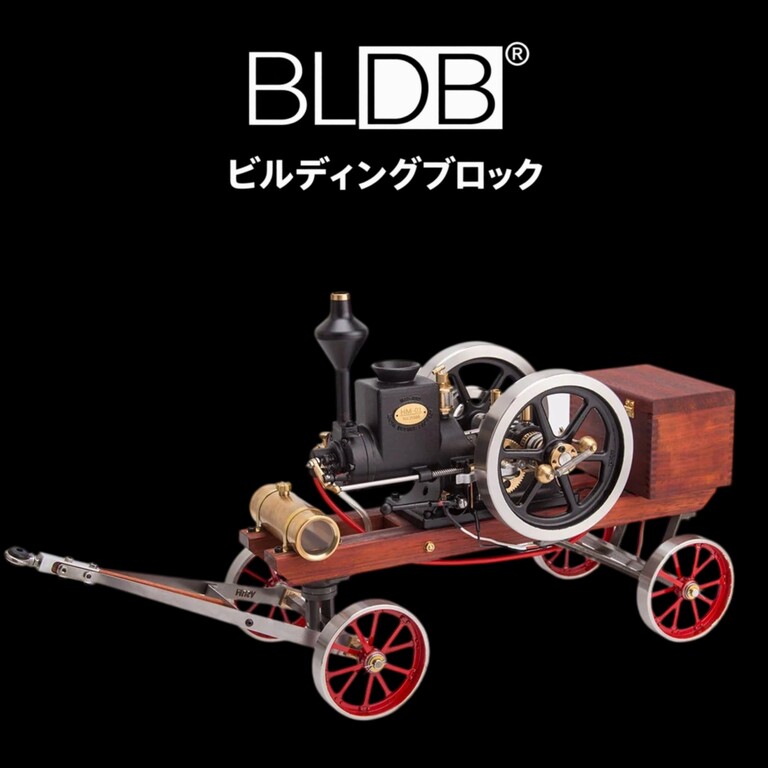

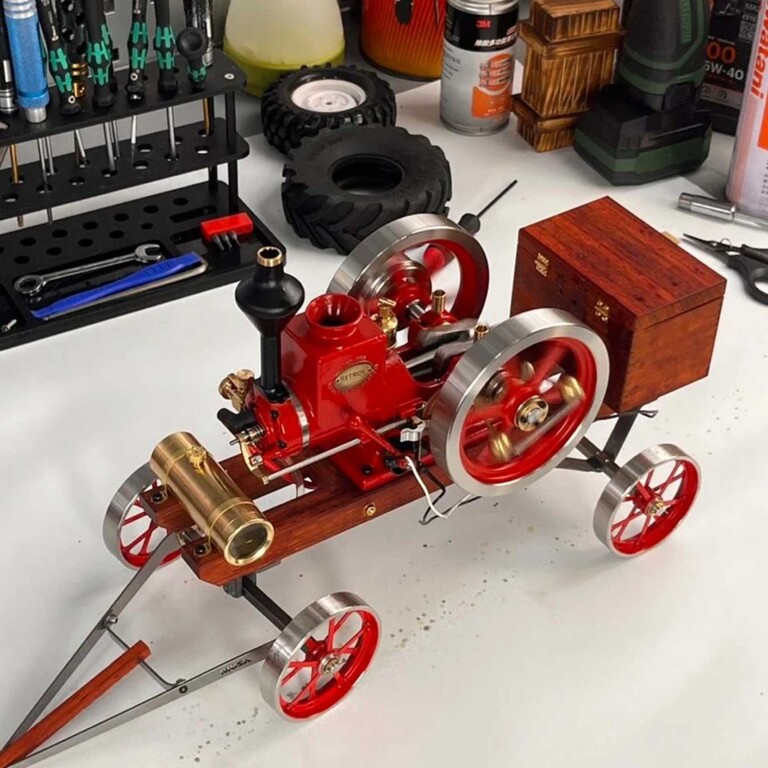

RETROL HM-01と四輪運搬カートを組み合わせたフルセット。レッド／ブラックの仕様を商品ページで選択できる。

碩輝網絡貿易有限公司が運営する金属模型専門オンラインストア「[BLDB（ビルディングブロック）](https://bldb.jp/)」は、7ccのヒット＆ミス式ガソリンエンジン「RETROL HM-01」に、燃料タンク付き機器台、CDI点火セット、四輪運搬カートを組み合わせたフルセットの販売を開始した。回転数が設定値に達すると点火を休み、回転が落ちると再び燃焼する。HM-01では、ガバナーとフライホイールが連動するヒット＆ミス式エンジンの動きを、始動音や回転の変化とともに観察できる。

今回のセットには、エンジン本体だけでなく、燃料タンクと配管を取り付ける機器台、CDIイグナイターと専用スパークプラグ、木製荷台と金属製スポークホイールを備えた運搬カートが付属する。エンジンを動かして仕組みを確かめ、カートに載せて展示するところまで、一台のセットで楽しめる。

■点火が休んでも、フライホイールは回り続ける
ヒット＆ミス式エンジンの見どころは、燃焼のタイミングが一定ではないことだ。

HM-01では、エンジンの回転が設定値に達すると、ガバナーが作動して点火を休止する。回転数が下がると再び燃焼が始まり、その動作が繰り返される。

点火が休んでいる間も、大型フライホイールの慣性が回転を支える。燃焼、回転、休止、再始動という一連の変化が目に見えるため、単に回転するエンジン模型とは異なる動作を観察できる。

運転時には、フライホイールの回転に加え、ガバナー、バルブ、クランクまわりが連動する。低速側では燃焼の間隔や排気音の変化を追いやすく、高速側では回転の上がり方や機構全体の動きを確認できる。高低速切替レバーを備えているため、運転状態の違いを試しながら、ヒット＆ミス機構の働きを確かめられる。

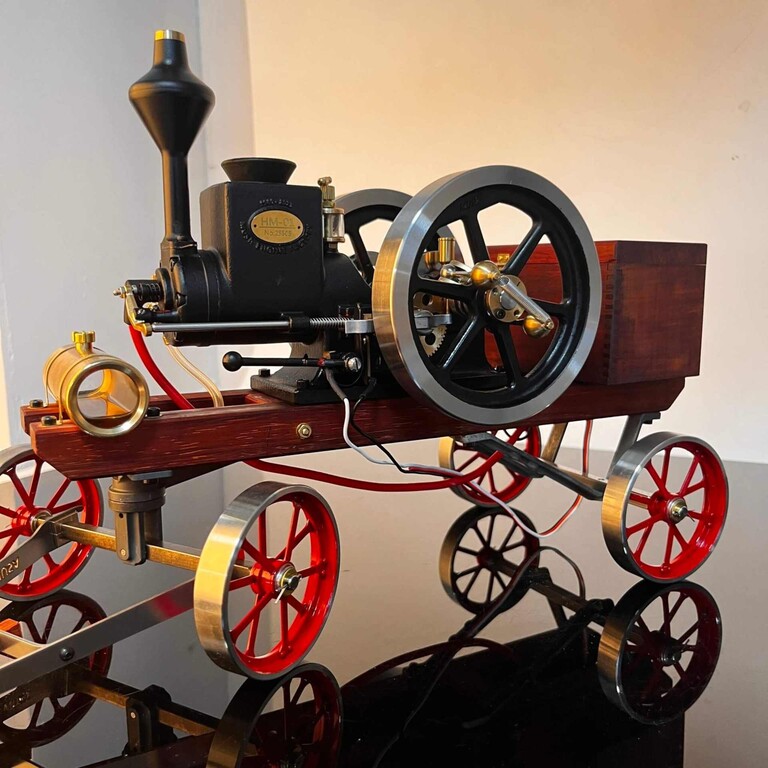

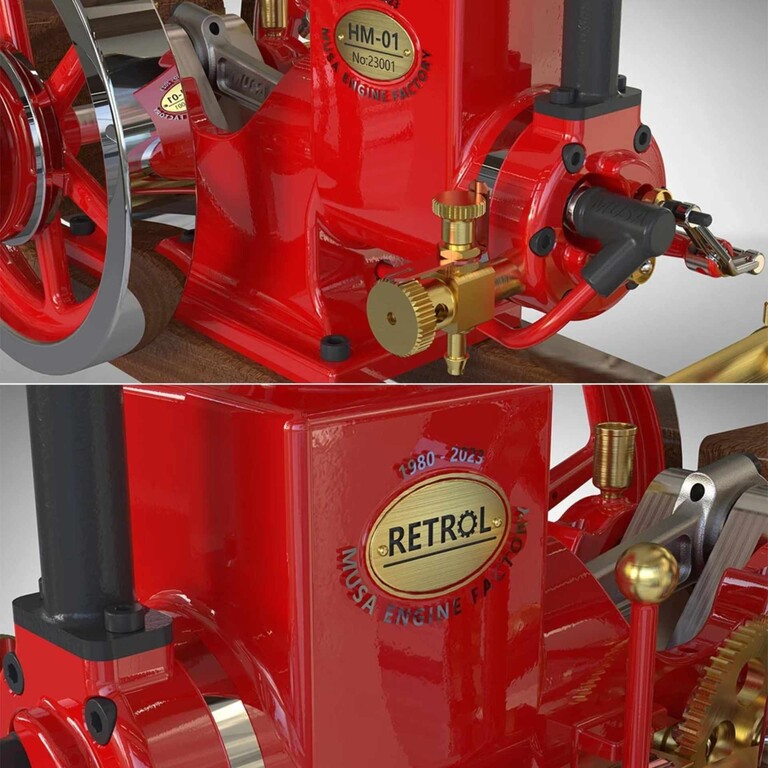

エンジン正面に配置された大型フライホイール。燃焼の間隔や回転の変化を、運転音とあわせて観察できる。

この方式は、回転を保つために燃焼を続けるのではなく、回転状態に応じて燃焼と休止を切り替える構造だ。エンジンの動きを眺めるだけでなく、「回転数が上がったとき、なぜ点火が止まるのか」「休止中に回転が保たれるのはなぜか」といった仕組みを考えながら楽しめる。

旧式の農業用定置エンジンを思わせる横型単気筒の外観も、この機構とよく合う。金属部品の動きや排気音を確かめる時間と、運転を止めて機構や造形を眺める時間。その両方を一つのモデルで味わえることが、HM-01の特徴だ。

■BLDB ホリデーギフトガイド｜金属模型・メカニカルモデル
BLDBのホリデーギフトガイドへようこそ。金属モデル、メタルパズル、メカニカルモデルなど、組み立てる楽しさを贈れるギフトを紹介する。

クリスマス、ハロウィン、大人の趣味ギフト、家族で楽しむモデルなど、贈る相手やシーンに合わせて選べる。

2026年10月1日から10月31日まで、クーポンコード「Gift26」を利用すると全商品が26％OFFになる。

■エンジン単体ではなく、運転準備と展示方法まで組み合わせたセット
HM-01フルセットの特徴は、エンジン本体と周辺アクセサリー、専用カートを一緒に選べることだ。

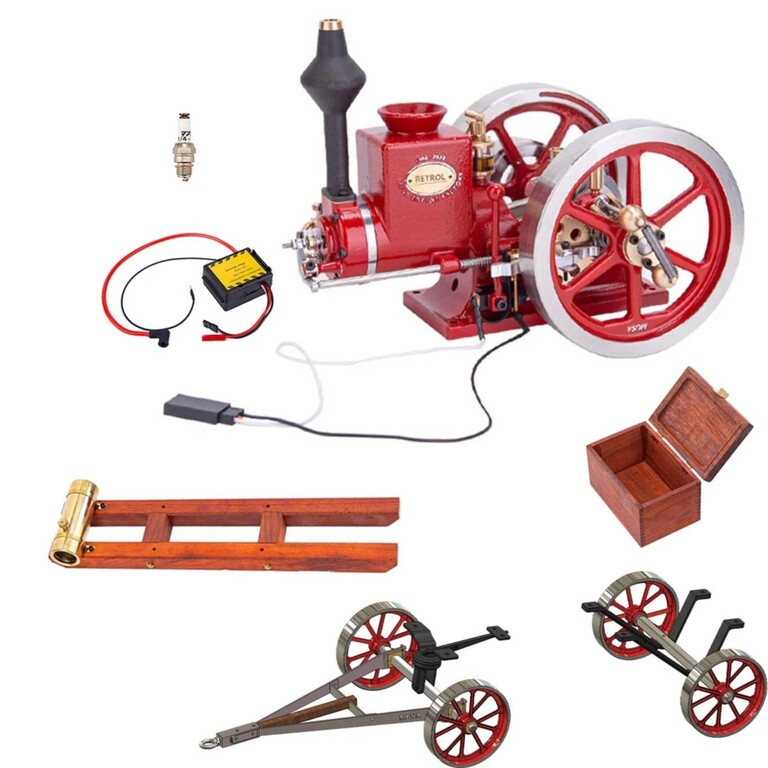

セットには、7ccエンジン本体、燃料タンクと燃料配管を備えた機器台、CDIイグナイターとME8スパークプラグ、四輪運搬カート、取付用アクセサリー、説明書が含まれる。

燃料まわりと点火系の主要部品をそろえ、エンジンを載せる機器台も用意した構成だ。購入者は、単体エンジンに合わせた機器台や展示方法を一から探すのではなく、セットに含まれる部品を確認したうえで、燃料、潤滑油、冷却水、点火用バッテリーなど必要なものを準備できる。

なお、燃料、潤滑油、冷却水、CDI用バッテリーは付属しない。必要な燃料とオイルの種類、使用方法、点火用電源については、商品ページおよび説明書を確認する必要がある。

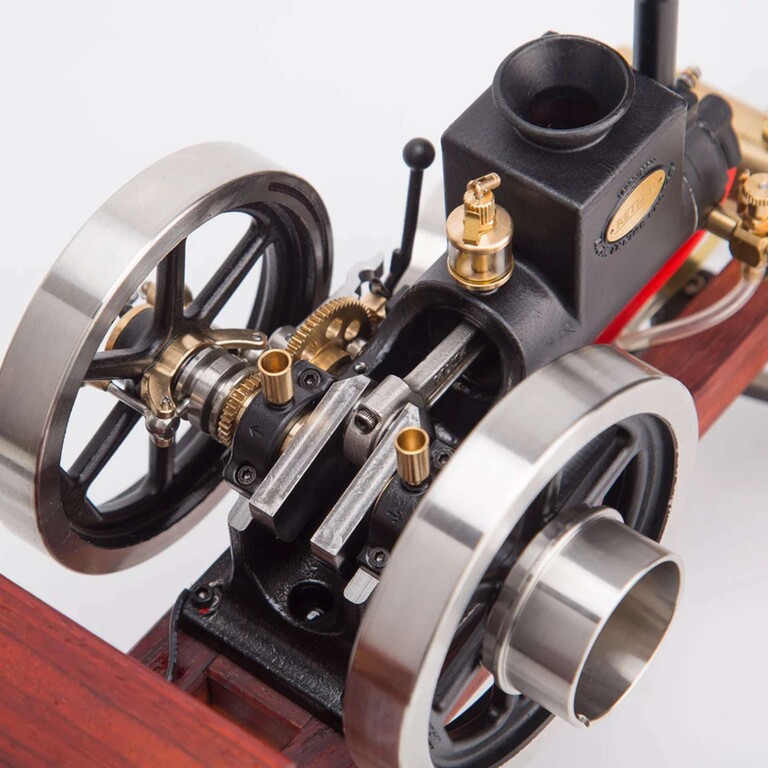

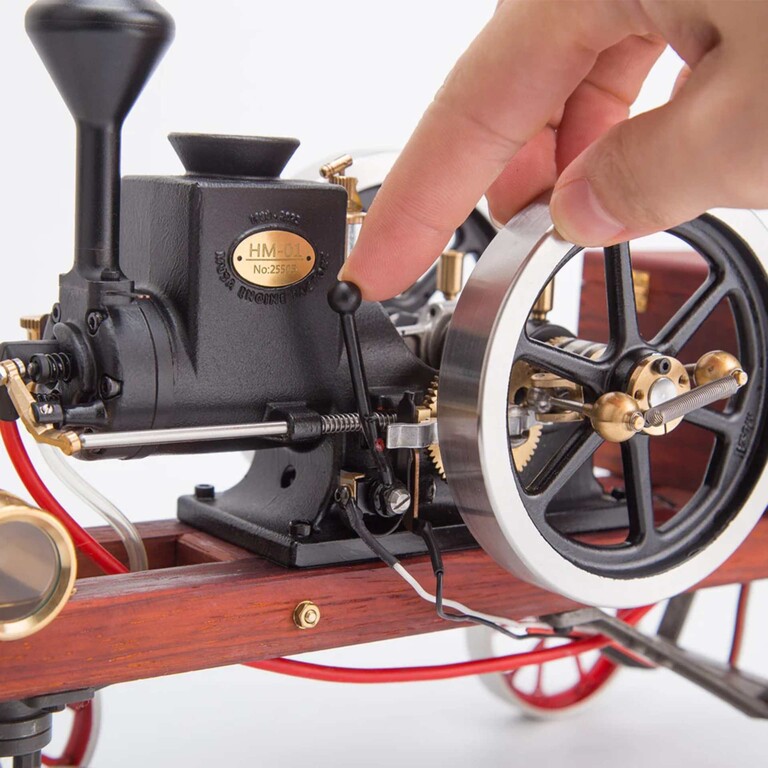

回転数に応じた動作に関わるガバナーと、高低速を切り替えるレバー。機構を確認しながら運転状態を調整できる。

機器台には金属と竹材を使用し、燃料タンクや配管をまとめて設置できる。エンジンの燃料供給に必要な部品を整理しやすく、運転前の準備や使用後の状態確認にも役立つ。CDIイグナイターと専用スパークプラグは、HM-01の点火に使用する構成部品だ。

エンジンの始動は、プルロープによる手動方式だ。手で引いて始動し、回転が立ち上がるまでを自分で確かめる工程も、電池だけで動く展示モデルにはない体験だ。始動後は、燃焼の間隔、フライホイールの回転、排気音、オイルカップの状態を確認しながら運転する。

■前輪を操舵できる四輪カートに載せて展示
付属の運搬カートは、木製フラットベッドと金属製のスポークホイールを組み合わせた四輪構造だ。前輪には操舵機構と板ばねを備え、牽引棒を使って手押しまたは牽引できる。

カートはエンジンを載せて移動・展示するためのものだ。エンジンの出力で車輪が回る自走車両ではなく、駆動用ベルト、クラッチ、動力伝達装置もセットには含まれない。

この点を明確にしたうえで、カートのディテールを見ると、エンジンを載せる荷台だけでなく、前輪操舵、板ばね、牽引棒、金属製スポークホイールまで作り込まれていることが分かる。走行する機械としてではなく、旧式エンジンを運搬する道具を思わせる展示台として、HM-01の雰囲気を引き立てる。

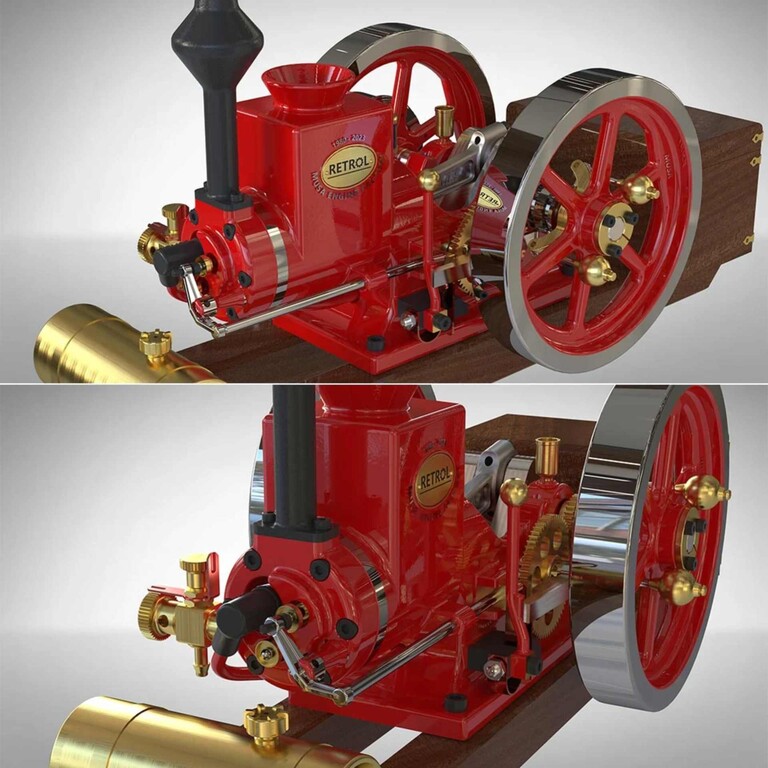

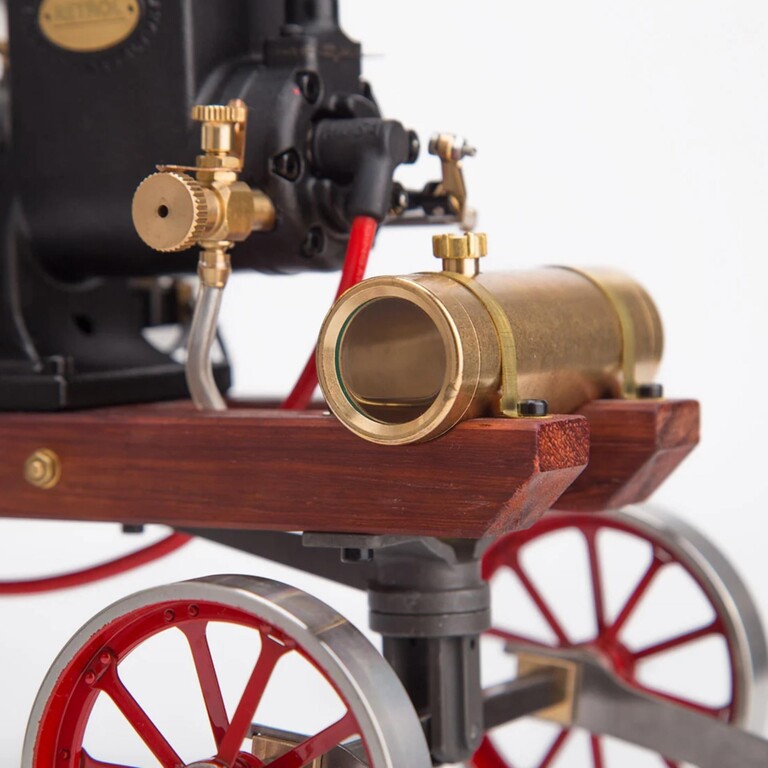

燃料タンクと燃料配管を設置するHM-01専用機器台。金属と竹材を組み合わせている。

ホイール径は約63mm、カート幅は約142mm、ホイールベースは約200mmだ。牽引棒の長さは約185mm。金属製ホイールと木製荷台の対比が、エンジンの金属表面や大型フライホイールと調和する。

完成後は、エンジンを機器台に設置して作動状態を確認し、カートに載せて展示することができる。机上ではエンジンの機構を近くで観察し、棚や展示スペースではカートを含めた全体のシルエットを楽しめる。エンジン単体とは異なる見せ方を選べる点も、フルセットならではの特徴だ。

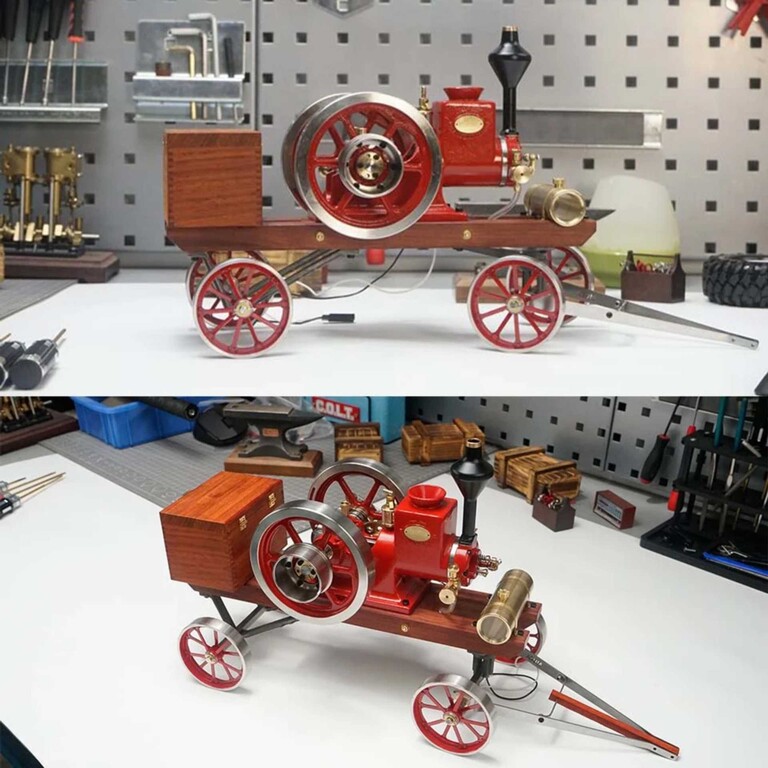

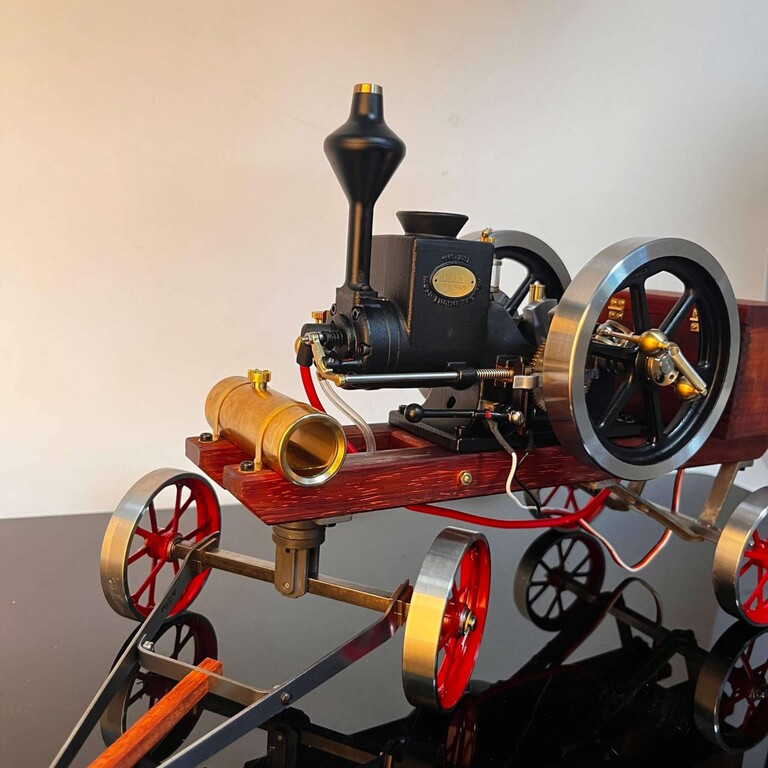

エンジンと燃料設備を載せた運搬カート。木製の荷台と金属製の車輪が、レトロな機械の雰囲気を引き立てる。

■ガバナーやプーリーなど、運転中に確認できる機構

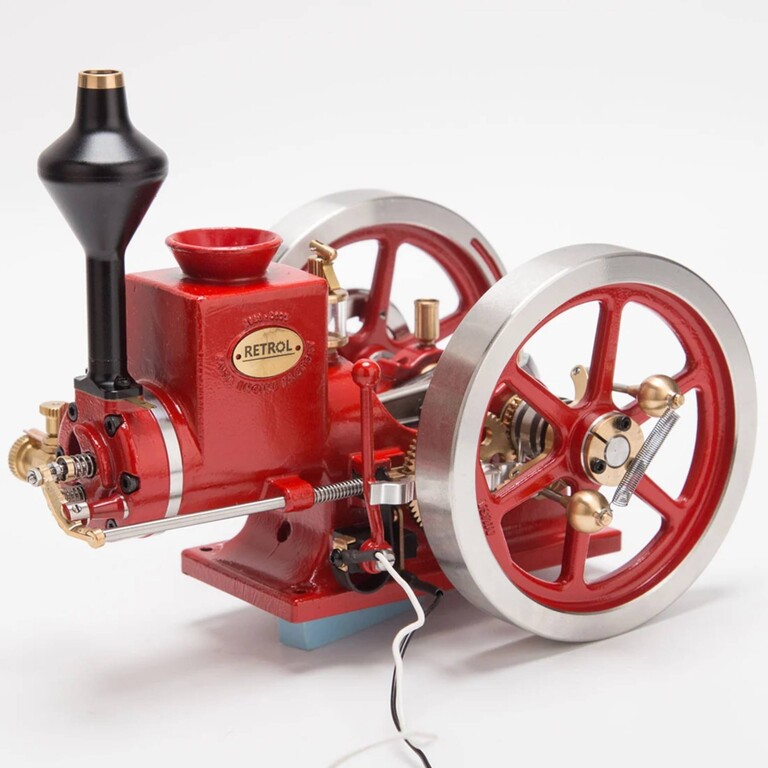

HM-01は、排気量7ccの横型単気筒4ストロークガソリンエンジンだ。ボアは20mm、ストロークは22mm。冷却方式には、シリンダー上部の水槽を使う蒸発式水冷を採用している。

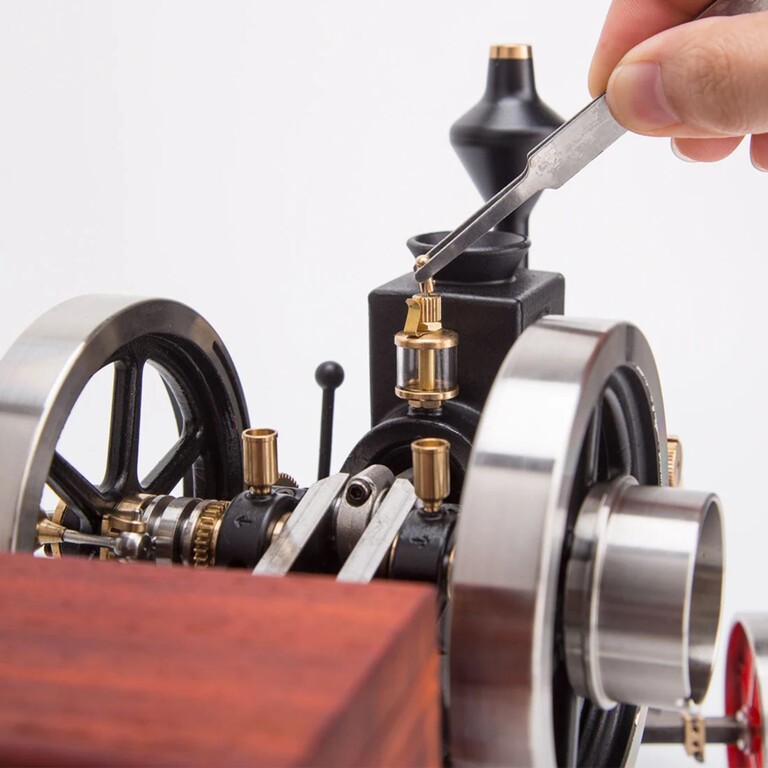

左右の大型フライホイールの一方にはスプリング式ガバナー機構を備え、もう一方には幅広の動力取り出しプーリーを配置している。キャブレターには燃料ニードルとエア調整部があり、混合気の調整を行える。透明なオイルカップでは潤滑油の供給状態を確認できる。

機構を詳しく見たい人にとって、部品が外から見えることは、完成後の楽しみを広げる。ガバナーの動きは回転数に応じた燃焼の切り替えに関係し、フライホイールは回転を安定させる。キャブレターやオイルカップ、冷却用水槽は、それぞれ燃料・潤滑・冷却に関わる要素だ。運転の前後に各部を確認することで、エンジンが作動するために必要な仕組みを個別に追うことができる。

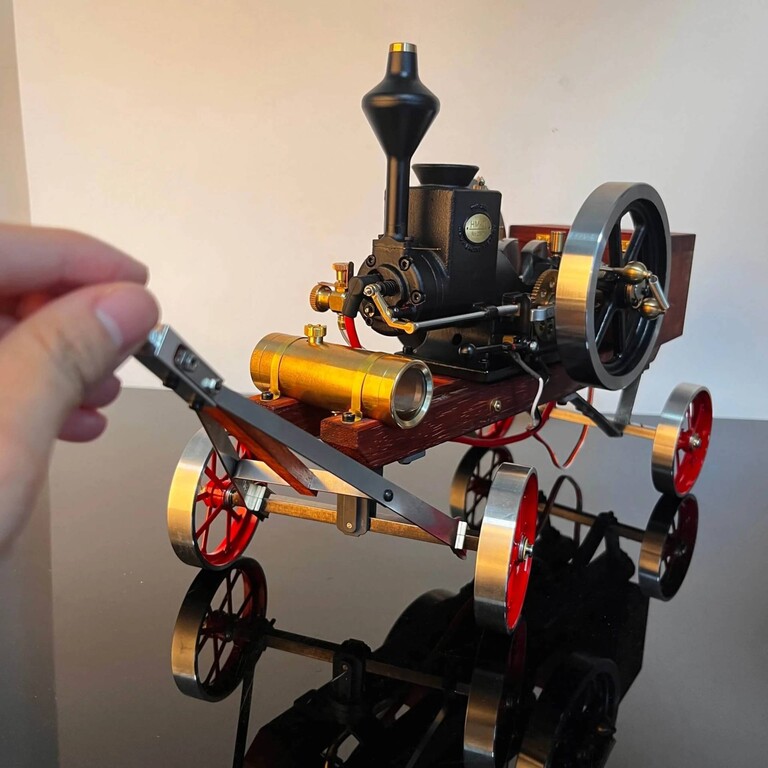

カートの前輪操舵機構。板ばねを備えた前部構造や金属製ホイールも確認できる。

幅広のプーリーは、エンジンの回転を外部へ取り出すための構造だ。エンジンを固定する台や負荷、伝達部品を適切に設計すれば、模型工作において回転を伝える実験を検討できる。ただし、どの装置にもそのまま接続できるわけではない。負荷、回転数、固定方法、ベルトの保護、緊急停止方法などを個別に確認する必要がある。特定の車両や機械への搭載・動作を保証するものではない。

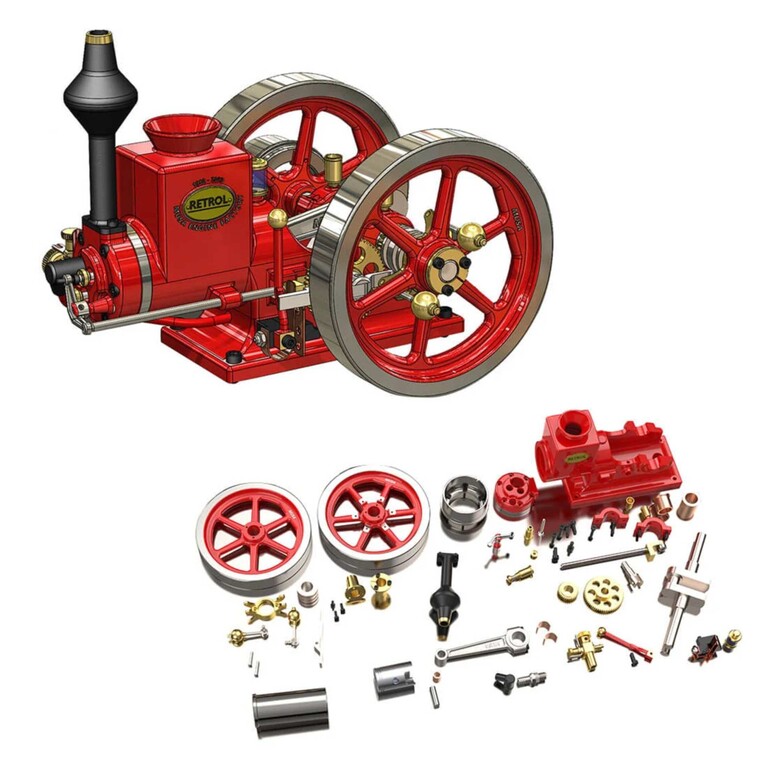

DIYキットの金属部品と組立構成。組立工程を通してエンジンの仕組みを確認できる。

■組立工程を楽しむか、運転準備から始めるか
商品ページでは、DIYキットと組立済み仕様が案内されている。DIYキットは、エンジンの組立工程を通して部品の位置関係や機構を確かめたい人に向いている。組立済み仕様は、エンジン本体の組立を省き、燃料配管、点火配線、潤滑、冷却、始動前点検から取り組みたい人に向いている。

組立済み仕様も、箱から出してすぐに始動できる玩具ではない。燃料と潤滑油を準備し、冷却用水槽、CDI配線、固定状態、キャブレターを確認してから始動する。いずれの仕様でも、ガソリンを使う精密な内燃機関として、説明書に沿った準備と点検が必要だ。

カラーはレッドとブラックから選択できる。レッドは機械の構造を際立たせる色として、ブラックは落ち着いた金属模型の印象として、それぞれカートと組み合わせた展示を楽しめる。カラーおよび組立仕様の選択肢、価格、在庫は注文時に商品ページで確認する必要がある。

■こんな楽しみ方を考える人に
HM-01フルセットは、動く機構を観察するのが好きな模型愛好家、内燃機関や農業機械の意匠に関心のある人、組立や調整を含めてエンジン模型を楽しみたい人に向けた製品だ。

一般的な完成模型のように外観を飾るだけではなく、燃料、点火、冷却、潤滑を準備し、実際に始動して回転変化を観察できる。運転後にはエンジンを停止して冷まし、漏れや緩み、オイルの状態を点検するところまでが使用体験に含まれる。

また、運搬カートが付属するため、エンジン本体だけを置く場合と比べて、旧式の定置エンジンを運ぶ情景を含めた展示ができる。前輪操舵や板ばねなどカート側の構造も見どころとなり、エンジンと運搬機材を一組として眺められる。

機械の動作、金属部品の組立、レトロな農業機械の意匠、作動する模型の展示。このうち一つだけでなく複数の要素に興味を持つ人に、HM-01フルセットは選択肢を広げる。

■RETROL HM-01 フルセットの主な仕様
商品名：[RETROL HM-01 7cc ヒット＆ミス式ガソリンエンジンフルセット](https://bldb.jp/products/retrol-hm-01-7cc-hit-and-miss-engine-cart-full-set)
エンジン形式：横型単気筒、4ストローク、ヒット＆ミス式
排気量：7cc
ボア／ストローク：20mm／22mm
冷却方式：蒸発式水冷
潤滑方式：混合油および調整式オイルカップ
始動方式：プルロープによる手動始動
点火方式：CDI
スパークプラグ：1/4-32ねじ ME8
燃料：オクタン価92以上のガソリン
エンジン本体サイズ：約17×13×13cm
エンジン本体重量：約1,800g
カート材質：金属、木材
カート構造：四輪フラットベッド、前輪操舵式
車輪外径：約63mm
カート幅：約142mm
ホイールベース：約200mm
牽引棒：約185mm
カート重量：約700g
カラー：レッド／ブラック
組立仕様：DIYキット／組立済み仕様
対象年齢：16歳以上
セット内容：HM-01エンジン、機器台、燃料タンク、燃料配管、CDIイグナイター、ME8スパークプラグ、四輪運搬カート、取付用アクセサリー、説明書

※燃料、4ストロークエンジンオイル、冷却水、点火用バッテリーは付属しない。燃料、潤滑油、バッテリーの仕様と混合比は、商品ページおよび説明書に従う必要がある。
※カートは手押しまたは牽引用だ。エンジン出力による自走機構は付属しない。
※価格、在庫、選択可能な仕様は商品ページに掲載された最新情報を確認する必要がある。

■使用時の注意
本製品はガソリンを燃焼させる実動エンジン模型だ。運転は屋外または十分な換気ができる場所で行い、エンジンを安定した台に確実に固定する必要がある。

運転中はフライホイール、プーリー、ガバナーなどの回転部に、手、衣服、工具、配線を近づけてはならない。排気管やシリンダーなどは高温になる。停止直後は触れず、冷えてから点検する必要がある。

燃料補給、オイルの確認、冷却水の準備、配線、キャブレター調整は、エンジンを停止した状態で行う。燃料や点火装置の扱いに慣れていない場合は、知識のある成人の監督下で使用する必要がある。16歳未満は使用できない。
